Противовесная страховочная система OLHA 2

Мобильная анкерная система OLHA 2 представляет собой противовесную опорную конструкцию с интегрированной жесткой горизонтальной анкерной линией MOST 2 длиной 12 метров.

Система предназначена для организации безопасного рабочего пространства при выполнении работ на высоте.

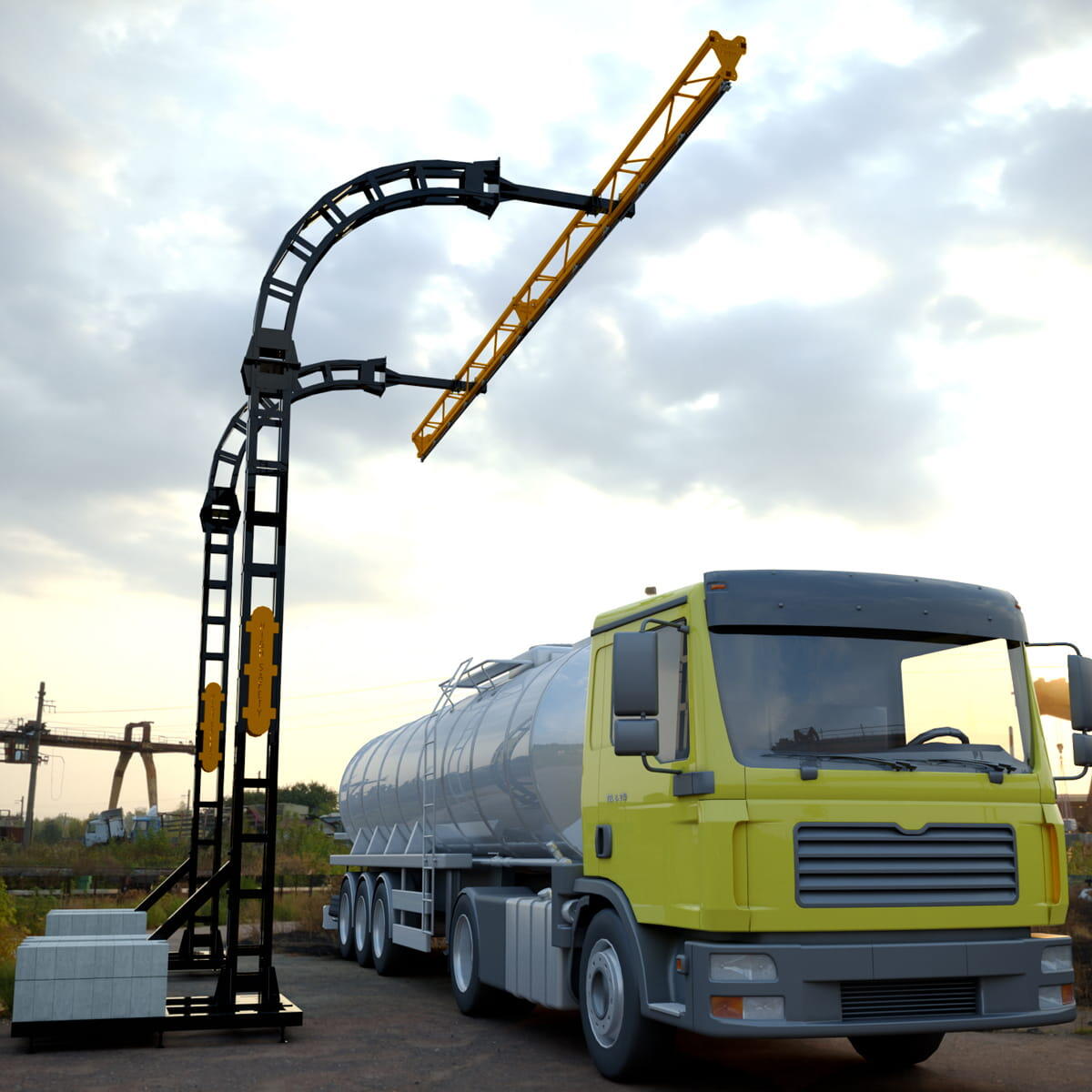

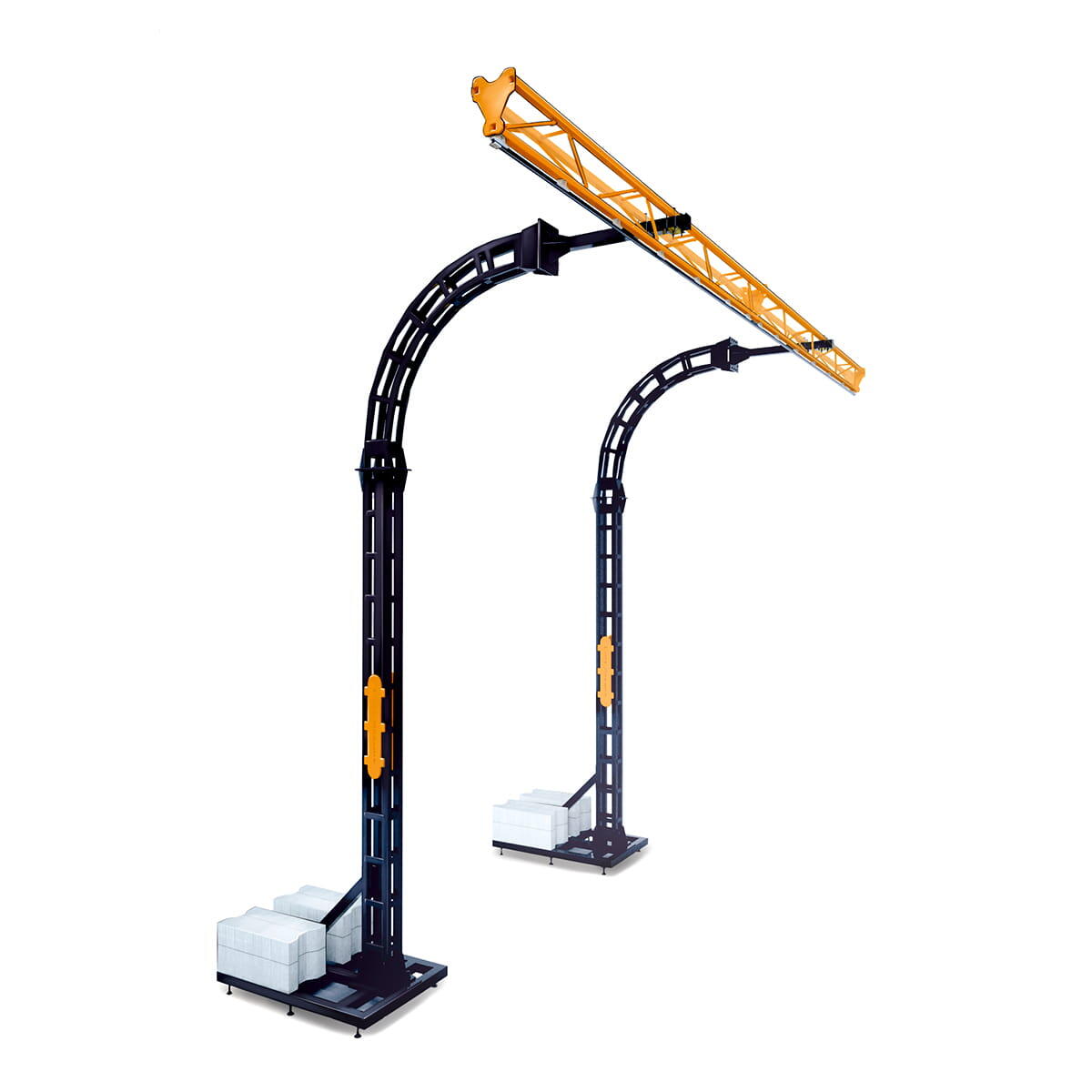

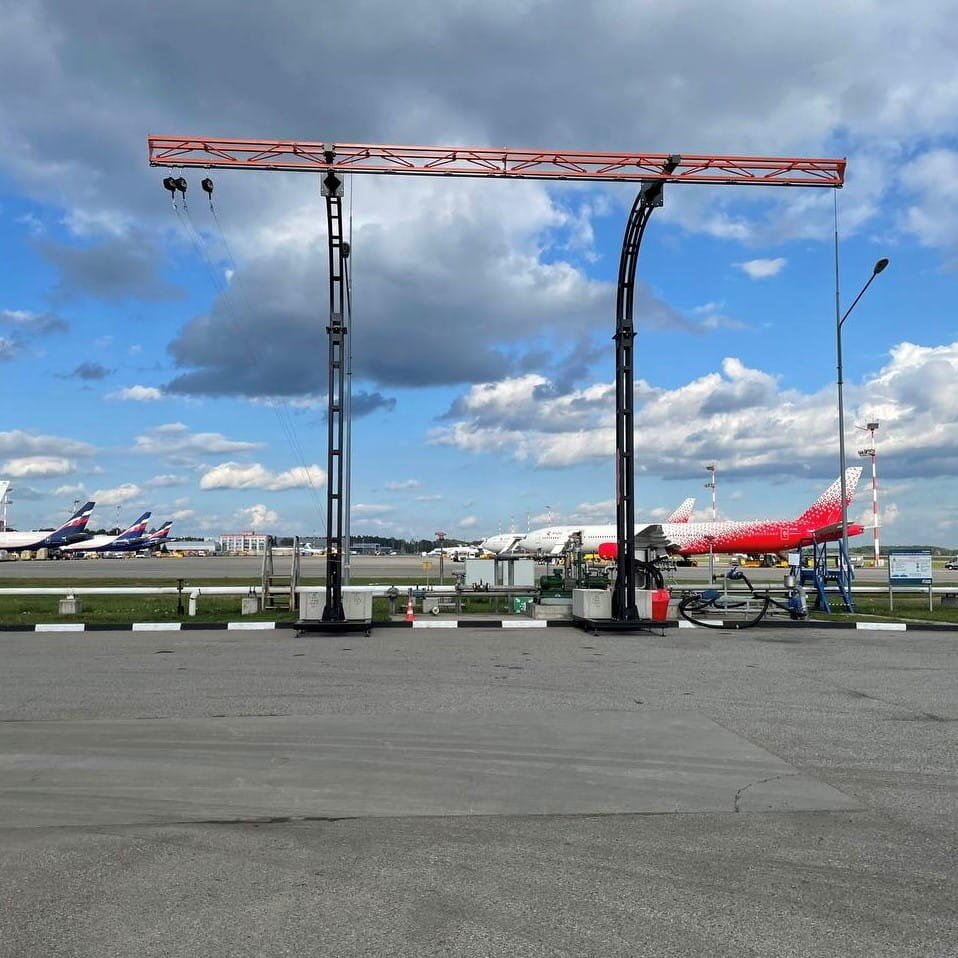

Конструкция состоит из двух независимых Г-образных опор RC8I с основаниями для размещения противовесов. Между консолями опор устанавливается пространственная ферма длиной 12 метров, состоящая из двух сегментов F6S, на которой размещена жесткая горизонтальная анкерная линия.

Опоры RC8I и сегменты пространственной фермы F6S относятся к анкерным устройствам типа А, предназначены для защиты от падения с высоты и соответствуют требованиям ТР ТС 019/2011.

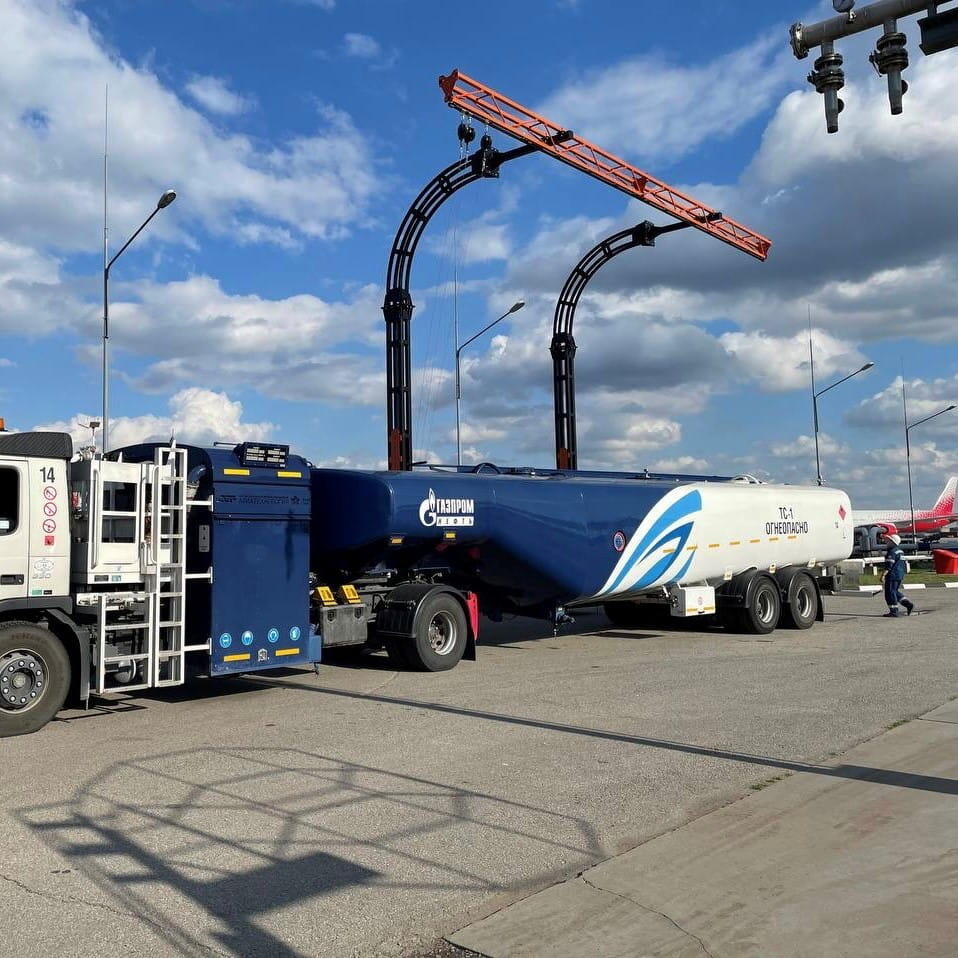

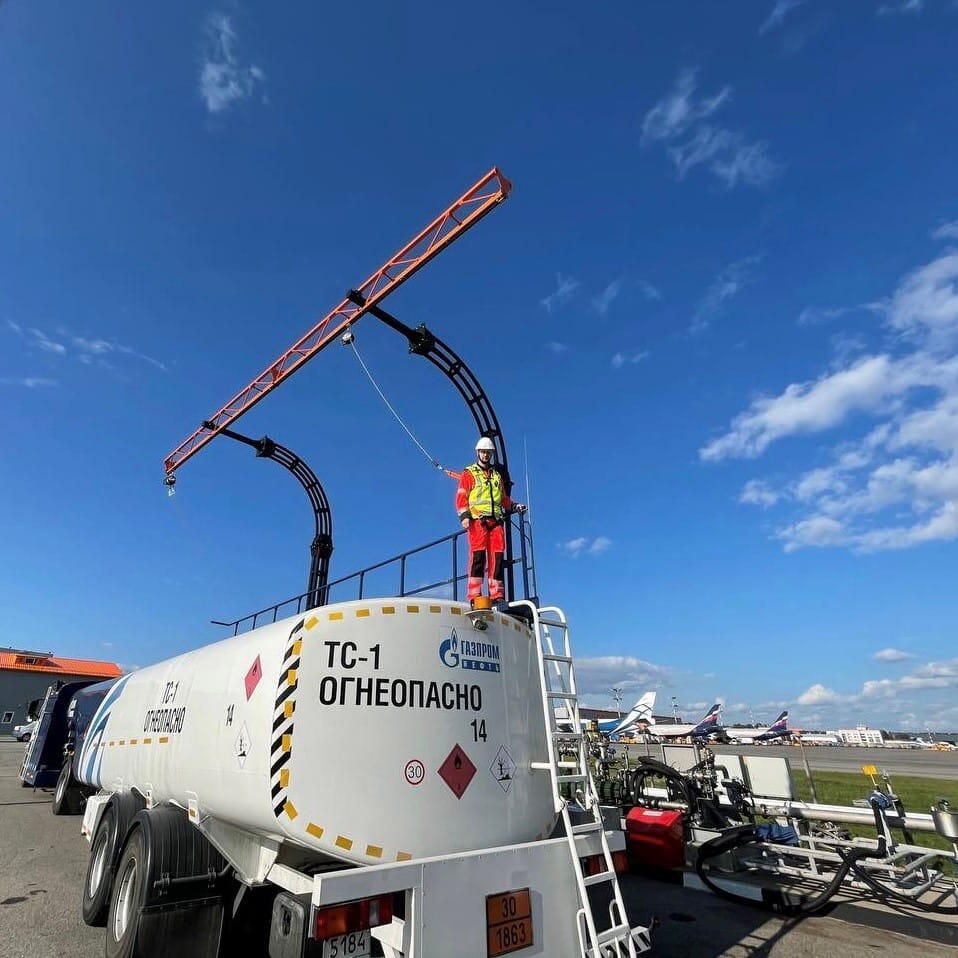

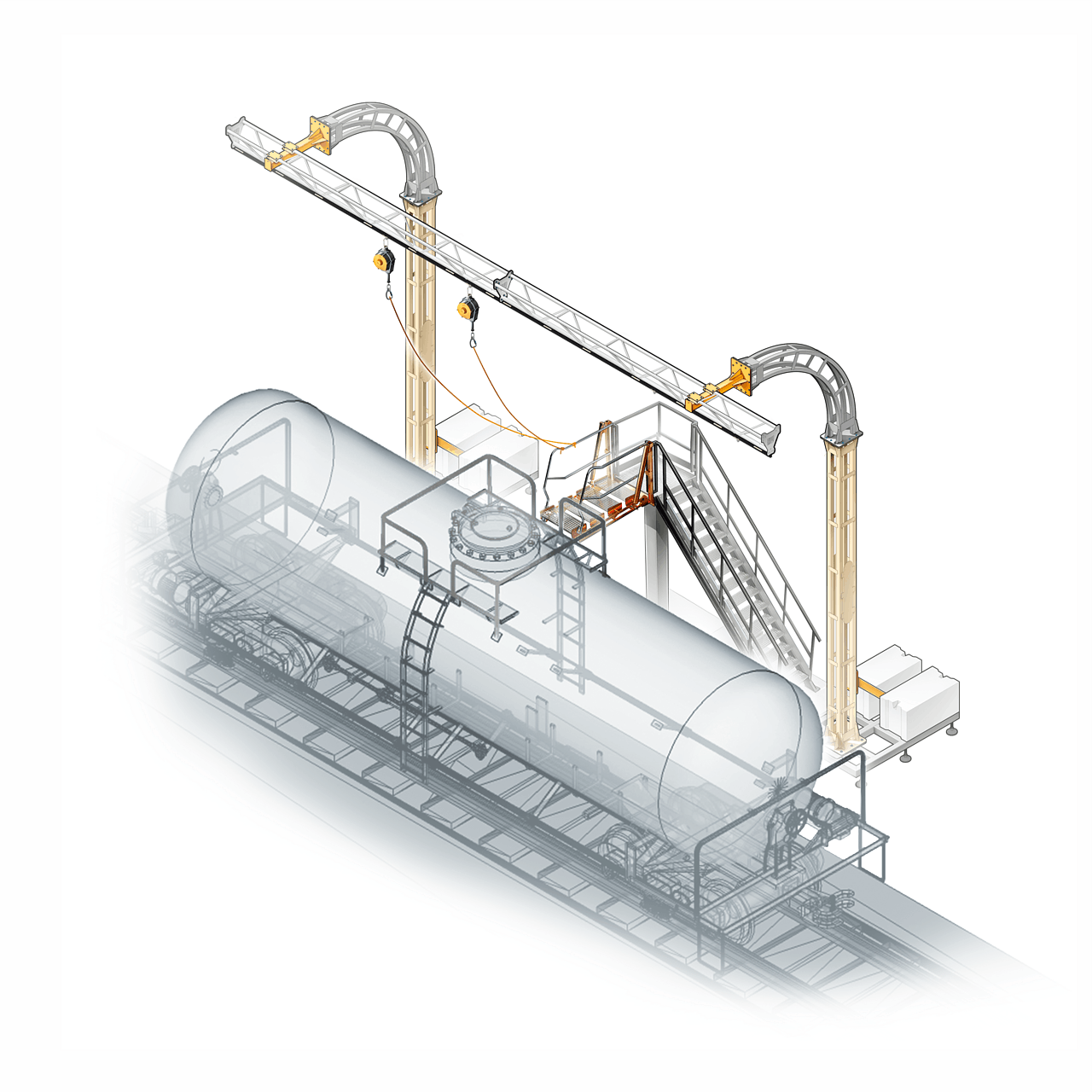

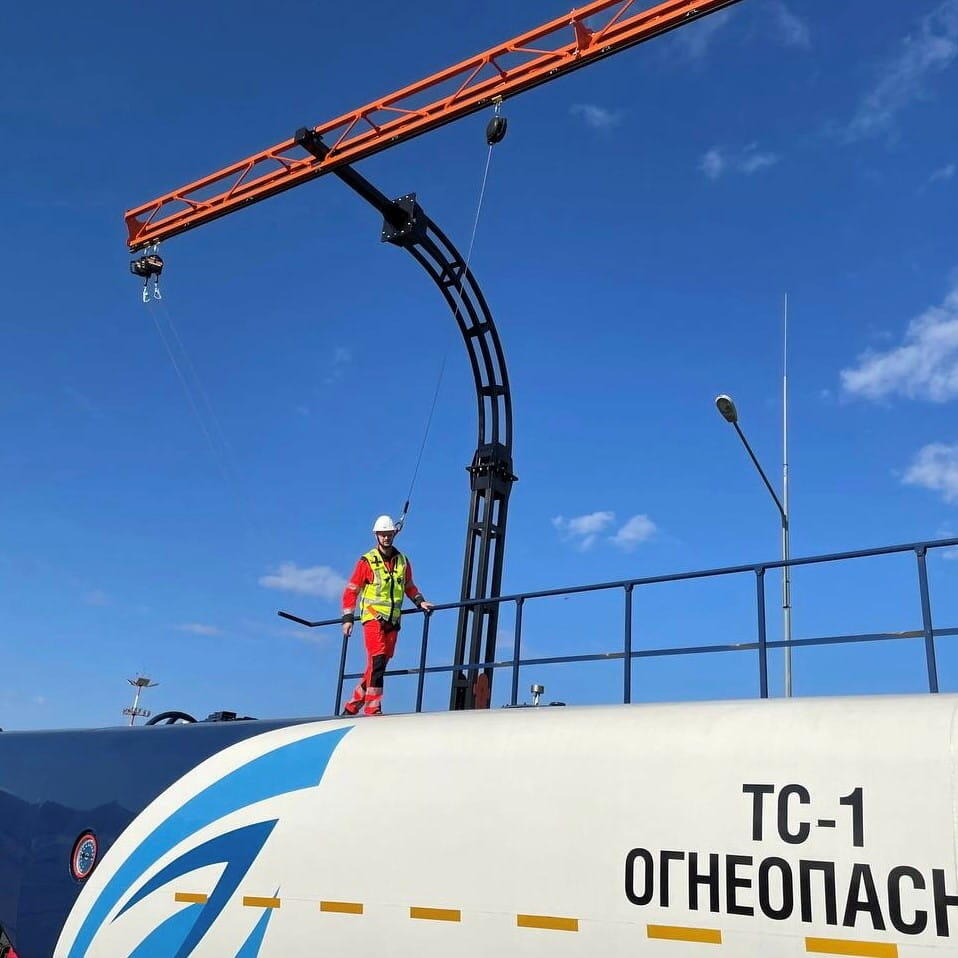

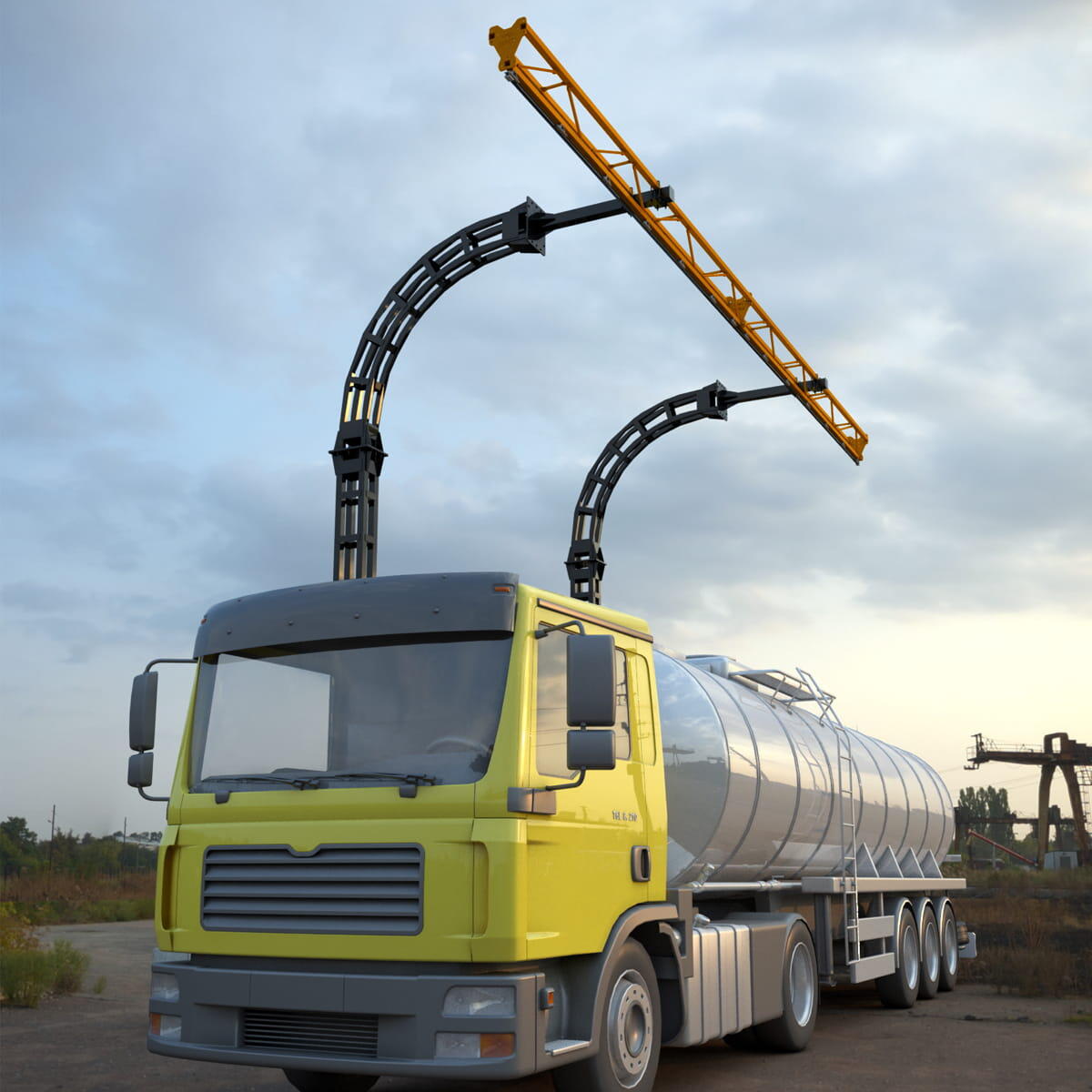

Система применяется для организации горизонтальной анкерной линии при выполнении работ на автомобильных и железнодорожных цистернах, полувагонах, грузовом транспорте, а также на стационарных объектах высотой до 6 метров. Благодаря мобильной конструкции OLHA 2 может перемещаться между рабочими площадками с использованием грузоподъемной техники.

Технические характеристики:

1. Высота до стрелы — 8,3 м;
2. Вылет стрелы — 3,1 м;
3. Длина анкерной линии — 12 м;
4. Расстояние между осями установки опор — 8–10 м;
5. Максимальное количество пользователей — до 3 человек (комплект для третьего пользователя поставляется опционально);
6. Размер основания — 1500 × 2310 мм;
7. Статическая прочность — не менее 26 кН (в середине пролета фермы);
8. Масса конструкции без противовесов — 2054 кг, в том числе:
9. стойки RC8I — 2 × 554 кг (1108 кг);
10. основания — 2 × 328 кг (656 кг);
11. сегменты фермы F6S — 2 × 120 кг (240 кг);
12. анкерная линия MOST 2 — 50 кг.

В качестве противовесов используются бетонные блоки ФБС 12.6.6:

1. количество — 4 шт.;
2. масса одного блока — 960 кг;
3. общая масса противовесов — 3840 кг.

Полная масса системы с противовесами составляет 5984 кг.
